Взрывозащищенные пылесосы: полный справочник
Промышленные вакуумные установки для эксплуатации в опасных зонах или обычных зонах с горючей пылью
В прошлом случалось множество несчастных случаев, но после аварии на предприятии Imperial Sugar в 2008 году, когда 14 человек погибли в результате взрыва, вызванного сахарной пылью, мировым организациям стало ясно, что требуется разработка новых стандартов и правил для предотвращения таких катастроф.
После этого происшествия Федеральное агентство по охране труда и здоровья (OSHA) и Национальная ассоциация противопожарной защиты (NFPA) начали разработку программ мониторинга для Северной Америки с целью обеспечения максимально возможного уровня безопасности производственных процессов.
Промышленные вакуумные установки неизбежно были вовлечены в эти новые правила, поскольку они представляют:
- Возможный источник возгорания в отсутствие должного оснащения
- Наилучшее решение и рекомендуемый способ очистки путём всасывания опасной пыли
Какие правила были созданы для защиты предприятий от рисков, связанных с опасной пылью?
Классификация окружающих сред – NFPA 70 / NEC
NFPA определяет классификацию опасных сред на основании риска и частоты присутствия горючей пыли.
Два других нормативных акта (NFPA 654 – Стандарт предотвращения возгорания и взрыва пыли при производстве, обработке и обращении с твёрдыми горючими частицами и NFPA 484 – Стандарт для горючих металлов) вместе определяют горючую пыль как «любой мелкодисперсный твёрдый материал с диаметром частиц 420 микрон или менее и представляющий опасность пожара или взрыва при рассеянии и воспламенении в воздухе».
Вот почему даже неклассифицированные среды должны соответствовать правилам содержания и уборки: не только общепризнанные опасные отрасли (например, фармацевтическая и нефтехимическая промышленность) уязвимы для взрывов опасной пыли, но также сельское хозяйство, и предприятия пищевой промышленности (например, кормовое, мукомольное, кондитерское производство, производство пряностей, кофе), предприятия по переработке табака, зерна, удобрений, пластмассы, дерева, бумаги, производство целлюлозы, текстиля, мебели, шин и резины, красителей, угля и обработки металлов (например, алюминия, железа и цинка).
Основной стандарт, касающийся горючей пыли – NFPA 652
NFPA создала свой собственный норматив, чтобы установить стандарты работы с горючей пылью в производственных средах - NFPA 652.
NFPA 652 применяется ко всем установкам для производства, смешивания, упаковки, переупаковки, транспортировки, загрузки и выгрузки горючей пыли или твёрдых частицами, которые могут стать пылью (даже при нахождении в средах, не попадающих в указанную классификацию) и заявляет, что каждое предприятие должно иметь:
- Архивную копию испытания типа пыли, с которой оно работает
- Полный анализ опасности пыли для предотвращения опасностей, связанных с пылью.
- Документированный порядок содержания, в котором приведены способы уборки в следующем порядке:
- Должным образом оснащённые промышленные пылесосы
- Метлы, швабры
- Распылители (только там, где нет источников огня)
National Emphasis Program – OSHA
OSHA вырабатывает рекомендации, называемые NEP (National Emphasis Program), которым должны следовать все предприятия. В них перечислены рекомендуемые процедуры содержания и обслуживания.Даже если NEP не является утверждённым нормативным актом, это не означает, что его можно рассматривать как документ, не предусматривающий ответственность. Это стандарты, на которые можно постоянно ссылаться.
В рекомендуемые процедуры входит:
- Подробная программа уборки рабочей среды, определяющая материалы, которые могут быть горючими, процессы предотвращения взрывов, скрытые зоны предприятий, которые должны регулярно проверяться, источник возгорания.
- Использование промышленных вакуумных установок в качестве самого лучшего и самого безопасного средства уборки.
- Использование для этих целей только сертифицированного оборудования, как в соответствии с условиями окружающей среды (HazLoc), так и для безопасного улавливания пыли (горючая / негорючая), как согласно вашим документам об исследованиях пыли и DHA.
Сертифицированы или соответствуют
стандартам NFPA и OSHA?
Невозможно сертифицировать никакое оборудование или пылесос на соответствие стандартам NFPA или OSHA, эти организации не являются органами по сертификации. Только Национально-признанная испытательная лаборатория (NRTL) может сертифицировать оборудование для использования в опасных зонах. NFPA и OSHA предоставляют спецификации, которым должны соответствовать пылесосы (и оборудование общего назначения) при сборе горючей пыли. Промышленный пылесос может лишь соответствовать стандартам NFPA и OSHA, когда они имеют:
- Полноценное заземление
- Электропроводящие аксессуары, имеющие надёжный контакт для обеспечения безопасности
- Вентилятор, хорошо защищённый от частиц пыли
- Антистатические фильтры
- Бумажный фильтр не используется
- Сопротивление каждой отдельной детали устройства должно соответствовать критерию, обозначенному в стандартах для пыли каждого типа или для среды.
Сертификация взрывобезопасного пылесоса
Может быть сертифицировано только электрическое оборудование, и единственными органами, которые могут это сделать, являются NRTL (Национально-признанные испытательные лаборатории). Это единственные органы, которые могут предоставлять сертификаты для электрического оборудования в Соединенных Штатах Америки.Примечание: пневматическое оборудование не может быть сертифицировано Национально-признанными испытательными лабораториями, поскольку сертификация пневматического оборудования в США не проводится.
Как выбрать сертифицированный взрывобезопасный промышленный пылесос?
Для использования в каждом классе и в каждой зоне предъявляются различные требования, и используется различная сертификация NRTL (в зависимости от частоты возникновения опасности и типа горючей пыли). Подходящая промышленная вакуумная установка должна быть построена так, чтобы предотвращать образование источников возгорания. Вакуумная установка, таким образом, должна предотвращать образование статического электричества, ударной дуги, электрической дуги и перегрева электродвигателей.
Основные характеристики промышленных вакуумных установок, соответствующих требованиям стандартов:
- Антистатический фильтр с классом фильтрования М
- Заземление
- Отсутствие источника возгорания
- Электродвигатель должен быль защищён от загрязнения окружающей пылью
- Антистатические ролики
- Ёмкость для сбора пыли из нержавеющей стали
- Впускное отверстие с низким уровнем искрения и внутренний отражатель.
Взрывобезопасные промышленные вакуумные установки Delfin
Опыт компании Delfin помог разработать ряд сертифицированных взрывобезопасных пылесосов. Многие другие промышленные вакуумные установки соответствуют нормам NFPA.
.
Вакуумные установки, сертифицированные NRTL
Взрывобезопасные промышленные вакуумные пылесосы Delfin сертифицированы NRTL (приведены в ETL Intertek) и изготавливаются, чтобы помочь избежать любого риска возгорания в потенциально взрывоопасной среде.
Доступны следующие сертификаты UL и CSA:
Для обычных зон (данная оценка распространяется на все пылесосы):
UL 1017 и CSA C22.2 no. 243-10
Для опасных зон:
UL 1203 и CSA C22.2 No. 25 и No. 30 для взрывобезопасносных и огнебезопасных для пыли пылесосов
ISA 12.12.01-2016 и CSA C22.2 No. 213-16
Каждая вакуумная установка разработана в соответствии с высочайшими стандартами, обеспечивающими безопасность, качество и надежность. Если вам необходимо собирать взрывоопасную пыль или эксплуатировать вакуумную установку в потенциально взрывоопасных средах, весь наш ассортимент сертифицированных NRTL вакуумных установок и принадлежностей гарантирует вам необходимую безопасность и надежность.
Вакуумные установки, соответствующие NFPA
Компания Delfin предлагает широкий выбор промышленных вакуумных установок, соответствующих NFPA, от самых компактных, мобильных и надёжных до больших стационарных, предназначенных для использования в центральных пылесосах. Благодаря разнообразию доступных вариантов, мы может удовлетворить почти любой запрос:
- Сертифицированный производителем электродвигатель мощностью от 2 л. с. До 25 л. с.
- Стандартное оснащение антистатическим фильтром класса М
- Стандартное оснащение фильтром класса H некоторых моделей пылесосов
- Доступен корпус из нержавеющей стали AISI 304 или 316
- Сертифицированные компоненты.

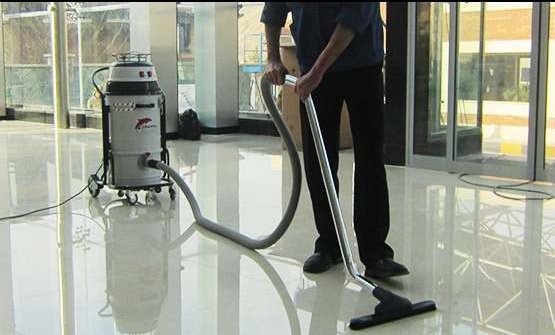

Компактные однофазные пылесосы

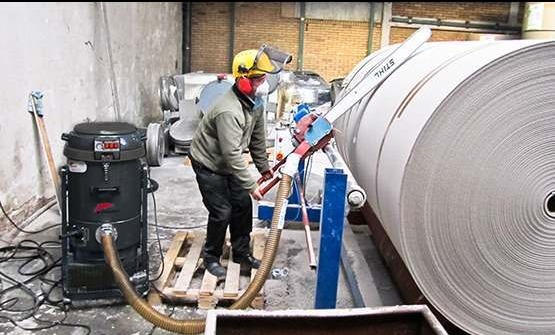

Однофазные промышленные пылесосы для тяжёлых условий эксплуатации
Однофазные промышленные пылесосы для тяжёлых условий компании Delfin окрашены в классический жёлтый и синий цвета и могут оснащаться двумя или тремя байпасными электродвигателями Ametek Lamb.
Трёхфазные промышленные пылесосы
Прочный, производительный и мощный трёхфазный промышленный пылесос оснащается турбинами мощностью от 2,2 до 5,5 кВт, характеризующиеся большой площадью фильтра и контейнерами ёмкостью от 50 до 100 л. Этот пылесос, представленный среди продукции компании Delfin четырьмя моделями в линейки DG EXP, может также применяться как узел всасывания в небольших центральных пылесосах в сочетании с пресепараторами фильтрования или без них, либо бункерами. По-настоящему сильной стороной данного типа промышленных пылесосов является их надёжность. На самом деле компания Delfin оснащает свои промышленные пылесосы только итальянскими, немецкими или американскими вихревыми насосами, имеющие выдающиеся характеристики даже при непрерывной и очень большой нагрузке. Более того, используемые вихревые насосы подходят для непрерывной работы и могут без проблем работать даже 24 часа в сутки (в данном случае рекомендуется оснащать клапаном безопасности, который защищает турбину от перегрева и позволяет работать практически бесконечно).
Трёхфазные промышленные пылесосы
для тяжёлых условий
Высокопроизводительные промышленные пылесосы уже нельзя просто охарактеризовать словом «пылесосы», это уже машины для работы с материалами и их пневматической транспортировки. Благодаря их огромной мощности (турбины до 25 кВт), на самом деле, они могут переносить пыль и твёрдые материалы различных свойств на десятки и сотни метров, а затем выгружать их через бункеры или сепараторы. Вот почему трёхфазные промышленные пылесосы для тяжёлых условий компании Delfin, которые можно встретить в линейке DG HD, очень часто используются в качестве центрального вакуумного узла в централизованных вакуумных установках. Обладая огромной мощностью, они почти всегда совмещаются с системами пресепарации и бункерами, которые в свою очередь, разработаны и сконструированы в соответствии с требованиями конечного пользователя.
Вакуумные узлы высокого вакуума
Узлы высокого вакуума создают невероятно высокое разряжение для сбора тяжёлой пыли или твёрдых гранул, распыляемых в ходе производственного процесса, обычно на цементных заводах, сталелитейных заводах, в шахтах и других предприятиях тяжёлой промышленности. Использование этих улов всасывания повышает эффективность цикла производства, как с точки зрения ручного труда, так и с точки зрения простоев производства, одновременно повышая уровень гигиены на рабочем месте. Более того, сбор этих материалов позволяет получить прямую экономию, поскольку их можно непосредственно вернуть в процесс производства. Промышленные установки высокого вакуума фактически предназначены для извлечения большого количества тяжелых материалов, также большого размера. Невероятная эффективность этих инструментов обеспечивает быструю окупаемость инвестиций за счет значительной экономии рабочей силы и времени. Узлы высокого вакуума компании Delfin имеют прочный стальной корпус, который чрезвычайно легко и одновременно эффективно защищает вакуумный насос и механическую систему, расположенные внутри него. Это сочетание гарантирует абсолютную надёжность этих невероятных промышленных вакуумных установок.

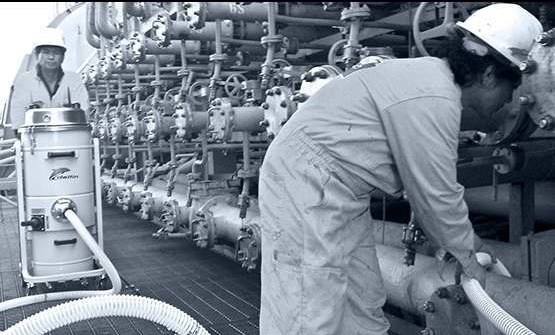

Промышленные пылесосы с пневматическим приводом
Пылесосы Delfin, работающие на сжатом воздухе, создают всасывание через один или несколько эжекторов Venturi. Эти эжекторы не имеют движущихся электромеханических компонентов, поэтому они чрезвычайно надежны и долговечны. Компания Delfin особенно рекомендует этот тип пылесосов для использования на судостроительных верфях и для применения на борту судов или нефтяных платформ, где подача воздуха предпочтительнее электричества. Пылесосы с пневматическим приводом гарантируют отличную производительность и возможность работать непрерывно даже 24 часа в сутки.
Стационарные пылесосы для удаления пыли
с оборудования (OEM)
Предприятия, выпускающие производственное оборудование, начиная от упаковочных машин и заканчивая станками для резки алюминия, очень часто нуждаются в удалении небольшого количества пыли и/или производственных отходов (также обрезков) непосредственно от источника и непрерывно.
Таким компаниям, известным как производители оригинального оборудования (OEM), требуются компактные и модульные вытяжные устройства, которые также должны быть легко адаптируемыми под требуемые характеристики для конкретного применения. Устройства Delfin линейки DirectX предпочитают многие ведущие производители промышленного оборудования, выпускающие от разливочных машин до станков с ЧПУ.
Компания Delfin заслужила это предпочтение благодаря очень высокому уровню гибкости и приспособляемости к запросам клиентов, каждый раз создавая как можно лучшее вытяжное устройство из возможных.
Пылесосы для непрерывного удаления отходов и обрезков
Вакуумные установки для непрерывного сбора обрезков отличаются от большинства промышленных пылесосов своей цилиндрической формой. Эти машины на самом деле сконструированы так, чтобы иметь внутреннюю ёмкость большого объема, поскольку они в основном используются для непрерывного сбора обрезков и отходов производства на упаковочных линиях или текстильном оборудовании. Фактически на этих машинах обрезки часто представляют собой полосы материала, длинные и легкие, но очень объемные.
Этот всасывающий агрегат состоит из вихревого насоса, расположенном на дне цилиндра, над ним находится защитная сетка, а остальная часть цилиндра накрыта мешочным фильтром, изготовленным из фильтрующего материала. Мешок крепится при помощи заглушки, расположенной в верхней части. Мешок, заполненный отходами и обрезками, может быть легко снят, опорожнён и заменён.
Таким образом, данные пылесосы гарантируют работу оборудования, с которыми они используются, без заклиниваний (из-за обрезков) и сводят к минимуму простои, позволяя получить прямую экономию.
Пыле-, дымо- и влагоуловители
Централизованные вакуумные системы
Централизованные вакуумные системы позволяют производить уборку, удаление и транспортировку пыли естественного и искусственного происхождения или материалов из одной зоны в другую посредством набора стационарных труб (обычно закреплённых на стене), с последующим сбором и выгрузкой в выбранном месте.
